Name: Μηχανικά αρθρώνοντας κοινά ρουλεμάν ακρών ράβδων GEC GEG GEK GEH
Brand: OEM

Αρχική Σελίδα Προϊόντα Σαφής συμπεριφορά του Μπους

Μηχανικά αρθρώνοντας κοινά ρουλεμάν ακρών ράβδων GEC GEG GEK GEH

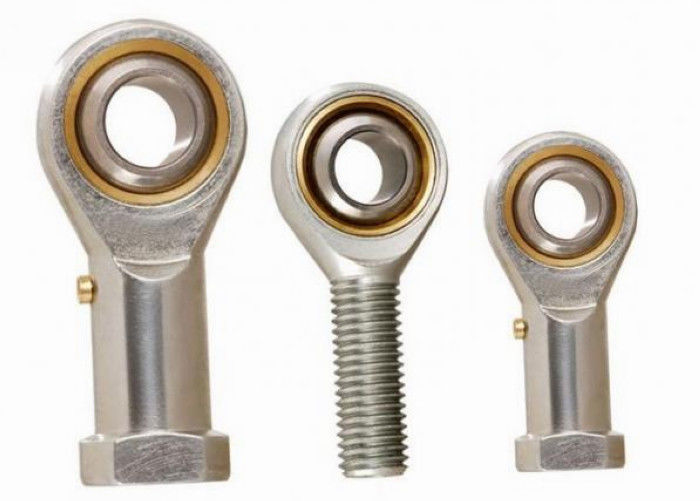

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OEM
Πιστοποίηση:	ISO 16949

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Διαπραγματεύσιμος
Τιμή:	Negotiation
Συσκευασία λεπτομέρειες:	Ξύλινη συσκευασία εξαγωγής περιπτώσεων τυποποιημένη
Χρόνος παράδοσης:	10-15 εργάσιμες ημέρες
Όροι πληρωμής:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς:	1000000 κομμάτι το μήνα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Όνομα:	Κοινό ρουλεμάν τελών ράβδων	Υλικό:	Φέρων χάλυβας, χάλυβας Stianless, χαλκός
Σειρά:	Γερμανία, GEC, GEG, GEEW, GEK, σειρά GEH	Εκτίμηση ακρίβειας:	ABEC-1 P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Κλουβί:	Χάλυβας, ορείχαλκος, νάυλον	Εκκαθάριση:	C0, C1, C2, C3, C4, C5 Κ.ΛΠ.
Δόνηση:	V1, V2, V3
Υψηλό φως:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

Μηχανικά αρθρώνοντας κοινά ρουλεμάν ακρών ράβδων GEC GEG GEEW GEK GEH

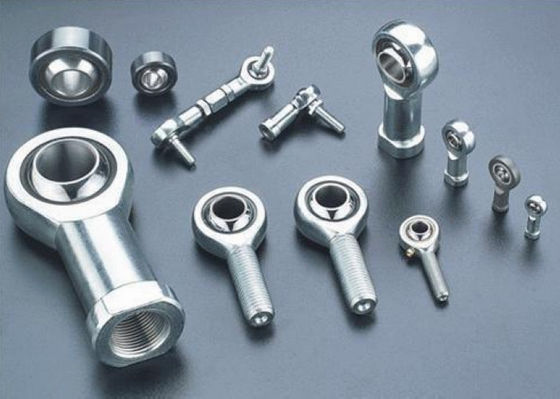

Οι άκρες ράβδων είναι μια μηχανική αρθρώνοντας ένωση. Τέτοιες ενώσεις χρησιμοποιούνται στις άκρες των ράβδων ελέγχου, οδηγώντας συνδέσεις, ράβδοι δεσμών, ή οπουδήποτε μια αρθρώνοντας ένωση ακρίβειας απαιτείται, και όπου ένα clevis τέλος (που απαιτεί την τέλεια ευθυγράμμιση 90 βαθμού μεταξύ του συνημμένου άξονα και του δεύτερου συστατικού) είναι ακατάλληλο. Ένας στροφέας σφαιρών με ένα άνοιγμα μέσω του οποίου ένα μπουλόνι ή άλλο συνδέοντας υλικό μπορεί να περάσει πιέζεται σε ένα κυκλικό περίβλημα με έναν περασμένο κλωστή άξονα συνημμένο. Η περασμένη κλωστή μερίδα μπορεί να είναι είτε αρσενική είτε θηλυκή. Το πλεονέκτημα της ένωσης hemi είναι ότι το ένθετο σφαιρών επιτρέπει στη ράβδο ή το μπουλόνι που περνά μέσω του για να είναι misaligned σε περιορισμένο βαθμό (μια γωνία εκτός από 90 βαθμούς). Μια σύνδεση που ολοκληρώνεται σε δύο ενώσεις hemi επιτρέπει τη μη ευθυγράμμιση των συνημμένων άξονών τους (δηλαδή, εκτός από 180 βαθμούς) όταν χρησιμοποιείται στην ένταση. Όταν χρησιμοποιούνται στη συμπίεση, οι μέσω-ράβδοι αναγκάζονται στις ακραίες άκρες της σειράς μη ευθυγράμμισης της σφαίρας τους, η οποία σωριάζει τη σύνδεση σε μια πλάγια γωνία.

Ανοχές για τις άκρες ράβδων

1> η ανοχή△ του dmp και △Bs GIR…, GAR. .DO, GIR… UK, GAR… UK, GIR. .UK-2RS, GAR… UK-2RS και GIHR…,
Gihr-Κ…, το giho-Κ…, GK…, GF…, GIR. .UK-2RS, GAR… UK-2RS είναι το ίδιο με τα ακτινωτά σφαιρικά σαφή ρουλεμάν
ΓΕΡΜΑΝΊΑ… Ε, ΓΕΡΜΑΝΊΑ… ES, ΓΕΡΜΑΝΊΑ… UK, ΓΕΡΜΑΝΊΑ… UK-2RS.
2> το△ dmp και το △Bs του gihn-Κ… LO, GF… LO είναι τα ίδια με τα ακτινωτά σφαιρικά σαφή ρουλεμάν Γερμανία… LO.
3> το△ dmp και το △Bs SIBP… S, SABP… S, SIZP… S, SAZP… S, SAZJ… - και SAZJ… είναι το ίδιο με τα ακτινωτά σφαιρικά σαφή ρουλεμάν GEBK… S.
4> σειρά CHS…, ΜΑΡΟΎΛΙ…

δ χιλ.		△dmp um		△BS um
πέρα από	συμπερίληψη.	ανώτατος	λ.	ανώτατος	λ.
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> απόκλιση κεντρικού ύψους

δ χιλ.		△HS χιλ.		△h1s χιλ.
πέρα από	συμπερίληψη.	ανώτατος	λ.	ανώτατος	λ.
-	6	0,8	-1.2	0,65	-1.05
6	20	0,8	-1.2	0,8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

δ χιλ.		Κανονικό um ομάδας
πέρα από	συμπερίληψη.	λ.	ανώτατος
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

Σειρά GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

δ χιλ.		Κανονικό um ομάδας
πέρα από	συμπερίληψη.	λ.	ανώτατος
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Σειρά SIZJ…, SAZJ…

δ χιλ.		Κανονικό um ομάδας
πέρα από	συμπερίληψη.	λ.	ανώτατος
-	8	10	30
8	14	15	60
14	20	40	80

Τακτοποιήσεις των ακρών ράβδων

AAA> τακτοποιήσεις άξονων

Λειτουργούντες όροι	Ανοχή
Με τα απροσδιόριστα φορτία	n6, p6
Όροι Normsa	h6, h7

BBB> νήμα

Αρσενικό νήμα	Θηλυκό νήμα
6g	6h
Unf-2A	Unf-2B

CCC> ανοχές διαμέτρων άξονων

διάμετρος χιλ. άξονων		ανοχές διαμέτρων άξονων um
διάμετρος χιλ. άξονων		h6		H7		n6		p6
πέρα από	συμπερίληψη.	Υψηλός	χαμηλός	Υψηλός	χαμηλός	Υψηλός	χαμηλός	Υψηλός	χαμηλός
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
